PCB線路板導通孔尺寸過大會有什么后果呢?
發布時間:2019年12月07日  點擊次數:

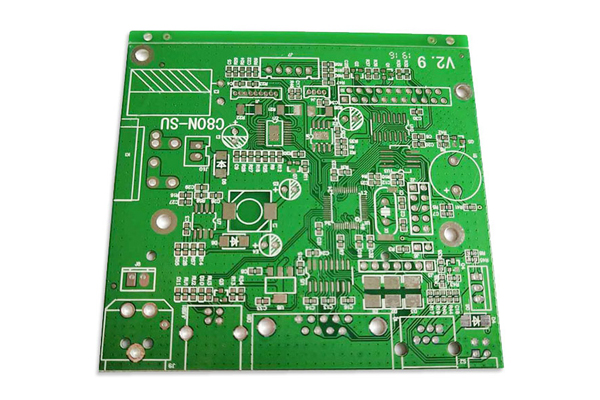

PCB線路板導通孔尺寸過大將會產生以下后果
1、過孔的尺寸偏大,而且未進行塞孔處理,過波峰焊時容易導致過孔冒錫,引起錫珠或短路問題。
  2、焊盤按鍵處的導通孔直徑大于0.6mm,PCB制作時無法全部進行塞孔處理,在元器件返修時導致助焊劑和清洗劑流入過孔,腐蝕焊盤。
3、焊盤接地區過孔尺寸太大,接地不良。
